В ГИС Спутник есть два режима расчёта объёмов:
- как разность двух матриц высот,
- относительно заданной (или вычисленной) базовой плоскости.
Первый инструмент был рассмотрен в статье "Измерение разности объемов в ГИС Спутник"
Скачать 30-дневную пробную версию программы для Windows 7 / 8 / 10 (x64) можно на странице ГИС Спутник или по ссылке
Для работы вы можете скачать готовые наборы данных, экспортированных из Agisoft PhotoScan, в форматах KMZ или GeoTIFF

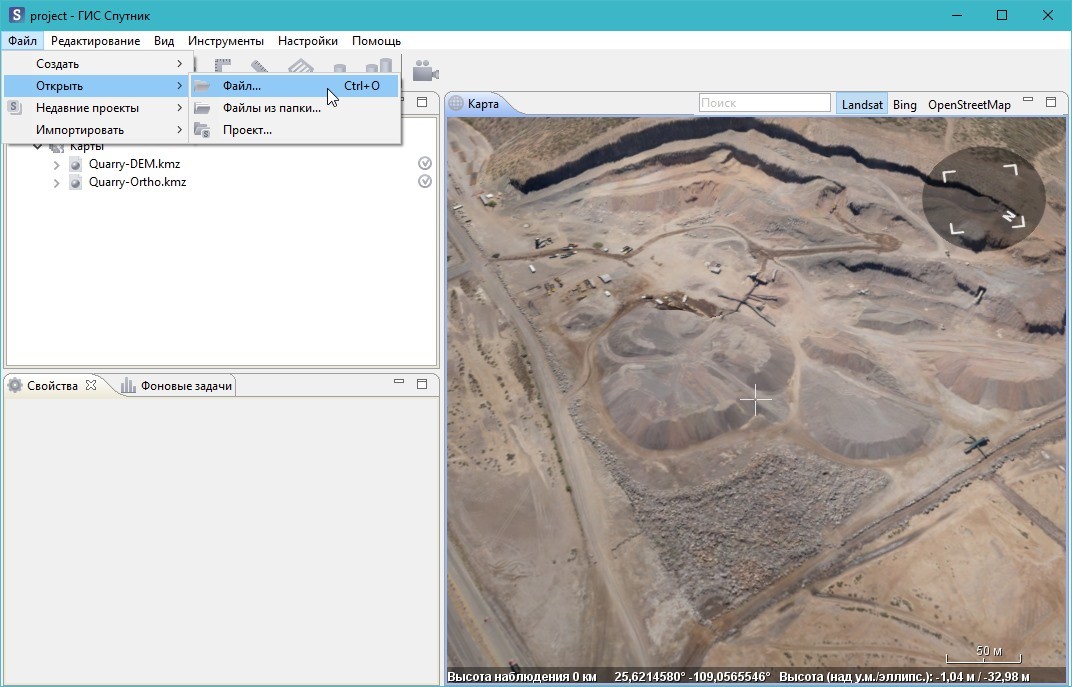

Откройте файлы с ортофотопланом и моделью местности в программе, выбрав в главном меню пункт Файл > Открыть > Файл...

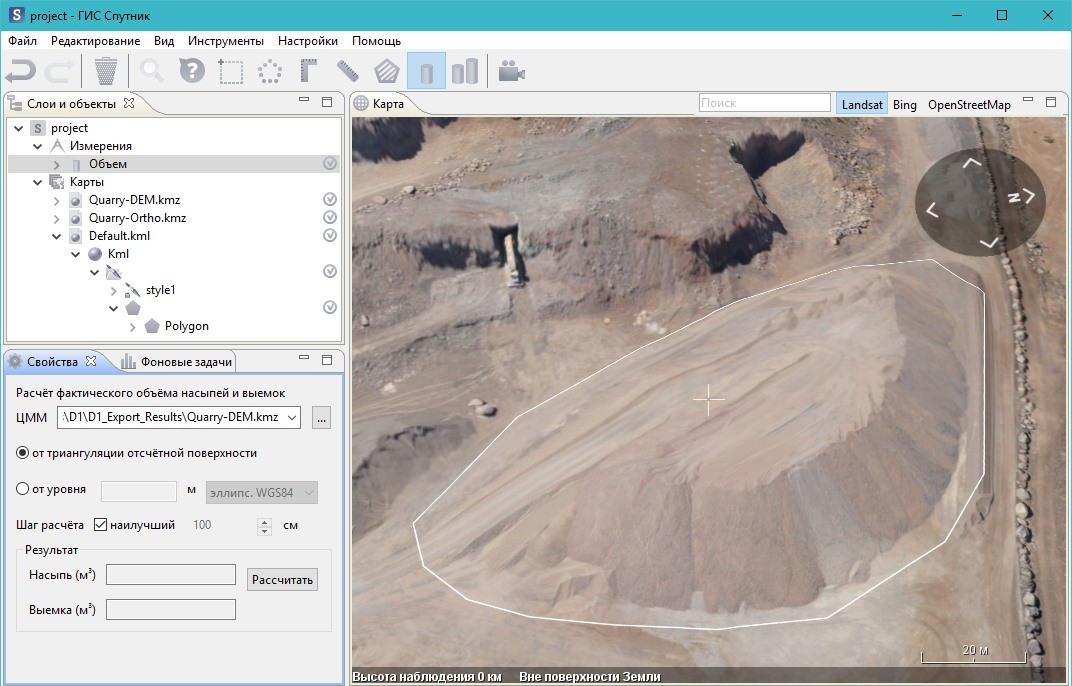

Запустите инструмент «Объём», нажав соответствующую кнопку на панели инструментов, и выделите интересующий вас полигон:

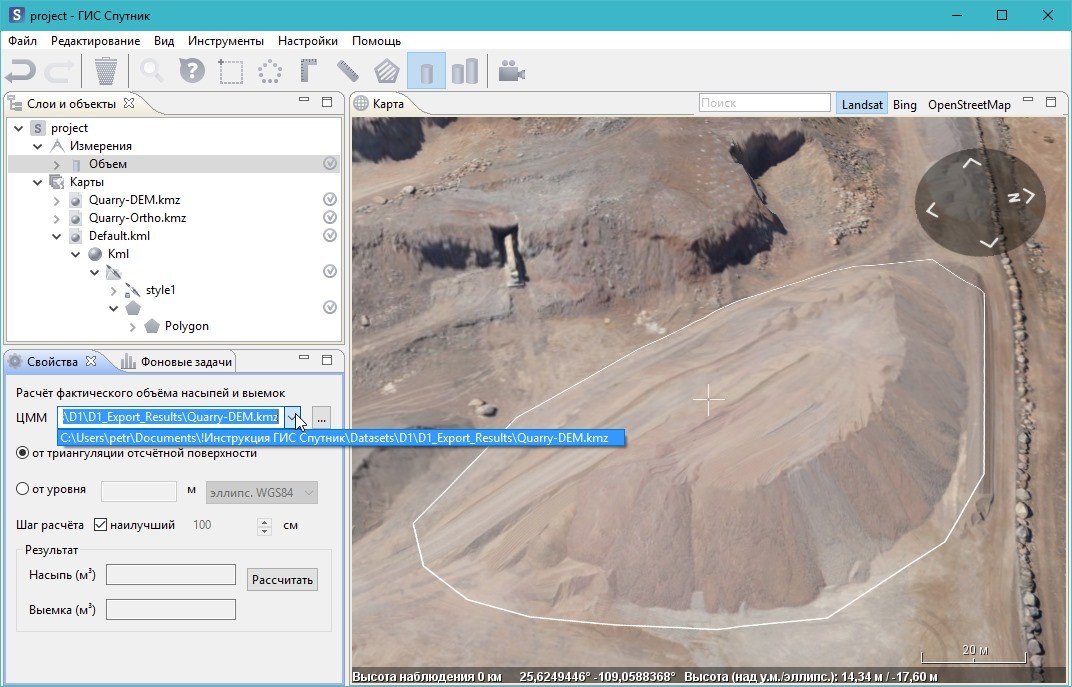

Если вы открыли только одну ЦММ, вы можете не выбирать её в окне «Свойства», ГИС Спутник сделает это автоматически. Если у вас открыты несколько ЦММ, выберите нужную из выпадающего списка:
Далее инструмент работает в двух режимах:

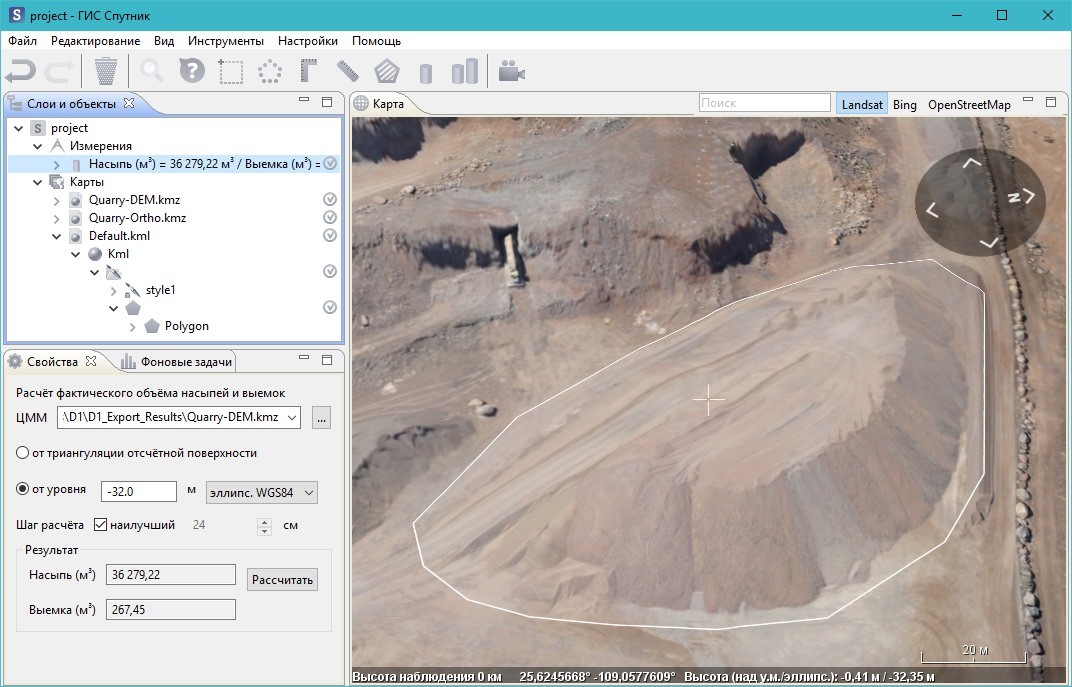

1. Известный уровень отсчётной поверхности. Данный режим применяется для расчёта фактических объёмов выемки и насыпи на местности:

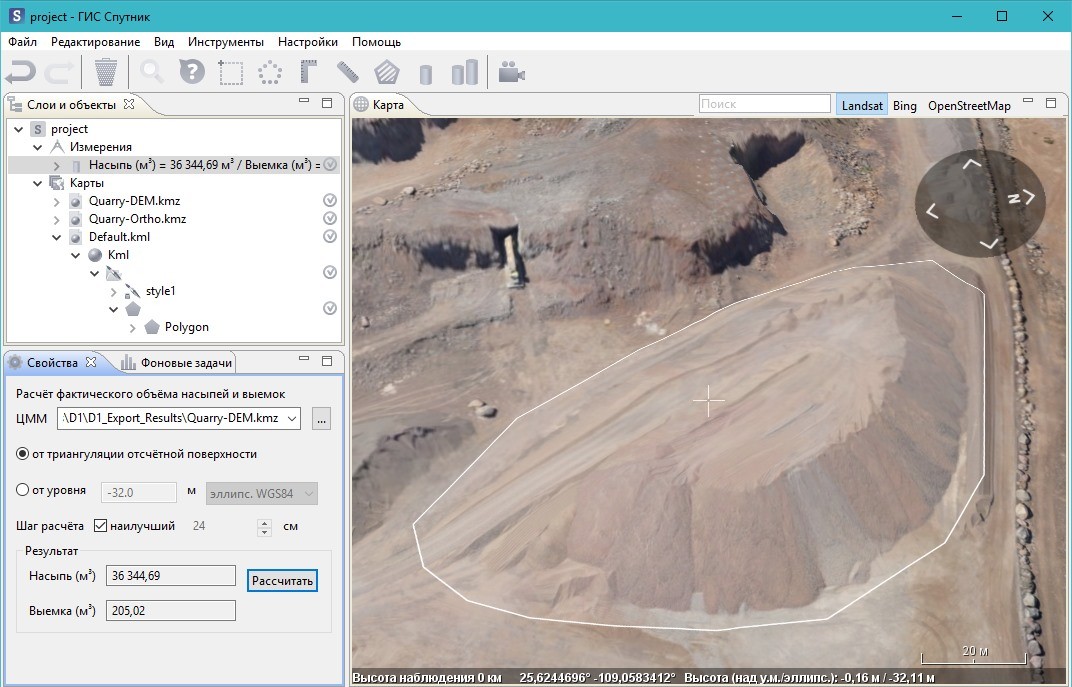

2. Неизвестный уровень отсчётной поверхности. В данном случае производится триангуляция местности в пределах полигона и отсчётная плоскость вычисляется автоматически. Данный режим применяется для расчёта объёма объектов на местности, таких как отвалы:
Для полного сброса результатов измерения необходимо удалить все данные из Default.kml и закрыть его, а также удалить объект «Насыпь/Выемка» из слоя «Измерения» окна «Слои и объекты».
Если у Вас есть предложения по алгоритмам измерения объемов или функциям ГИС Спутник, просим присылать их на sputnik@geoscan.aero
